Tủ chuyển đổi nguồn tự động ATS trong máy phát điện là gì?

Spread the love

Tủ chuyển đổi nguồn tự động ATS trong máy phát điện là một bộ phận cực kỳ quan trọng của máy phát điện. Vậy các thông tin cần biết của bộ phận này là gì? Hãy cùng dienmayhanquoc tìm hiểu chi tiết bộ phận này nhé.

Nội dung có trong bài

1. Tổng quan về tủ ATS của máy phát điện

Tủ ATS, viết tắt của tên gọi “Automatic Transfer Switches”, là hệ thống chuyển đổi nguồn điện tự động. Tác dụng của bộ phận này là khi mất nguồn điện lưới, máy phát điện tự động khởi động và đóng ngắt tải. Khi nguồn điện lưới được khôi phục, hệ thống sẽ tự động bật lại và tự động tắt máy phát điện.

Ngoài ra, ATS trong máy phát điện có chức năng bảo vệ. Khi điện lưới và điện máy gặp sự cố như: mất pha, mất trung tính, thấp áp thời gian chuyển đổi.

2. Cách chọn tủ ATS

Tủ điệp áp ATS trong máy phát điện thường được chọn theo các yếu tố chính như sau:

Phù hợp với công suất của máy
Phù hợp với môi trường nhiệt đới, không khí ven biển bị nhiễm mặn và hải đảo.
Đảm bảo các yêu cầu về hiệu suất điều khiển

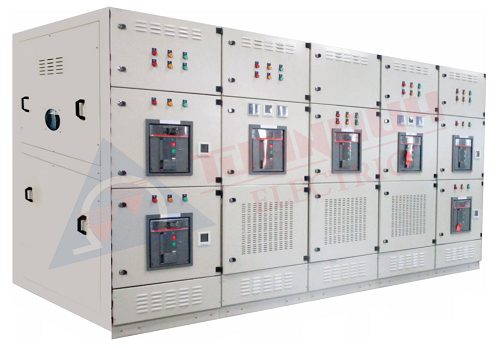

3. Cấu tạo của tủ điện ATS

Vỏ tủ điện ATS được làm từ thép mạ kẽm, bên ngoài được trang bị một lớp sơn tĩnh điện. Kích thước to hay nhỏ sẽ tùy thuộc vào nhu cầu sử dụng, công suất.
Thiết bị chuyển mạch tự động được thiết kế với chế độ chuyển mạch tự động hoặc thủ công.
Bộ điều khiển bo mạch ATS: Có chức năng điều khiển đóng cắt thiết bị theo thời gian.
Hệ thống thanh cái đồng phân phối điện ATS: Căn cứ vào dòng điện định mức của hệ thống mà tính toán tương ứng.
Các nút bấm, màn hình LCD và hệ thống đèn báo giúp người vận hành quản lý linh hoạt chế độ vận hành.
Ngoài các bộ phận trên, tủ chuyển mạch ATS lắp đặt trong máy phát điện còn được tích hợp chức năng giám sát và điều khiển từ xa.

4. Chức năng của tủ ATS trong máy phát điện

Tự động phát tín hiệu khởi động máy khi: mất điện hoàn toàn, mạng lệch pha, điện áp mạng dưới giá trị cho phép (có thể điều chỉnh giá trị này). Thời gian chuyển đổi sang nguồn máy phát điện là 5-30 giây
Khi nguồn điện được khôi phục, bộ ATS máy phát điện ngay lập tức chuyển tải sang tiện ích. Máy sẽ tự động tắt sau khi hạ nhiệt trong 1-2 phút.
Có khả năng vận hành tự động hoặc thủ công. Thời gian sửa đổi có thể được điều chỉnh.
Có đèn báo hiệu.

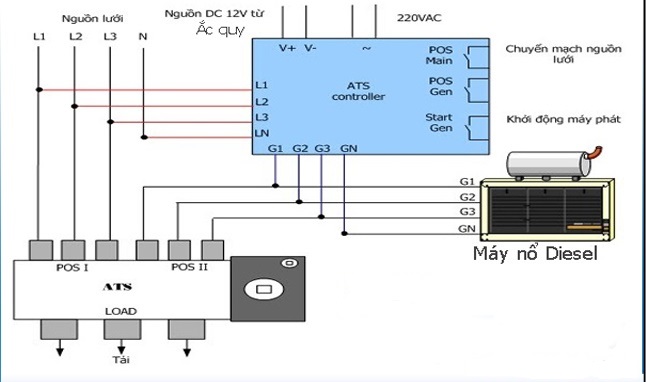

5. Nguyên lý hoạt động của tủ điện ATS

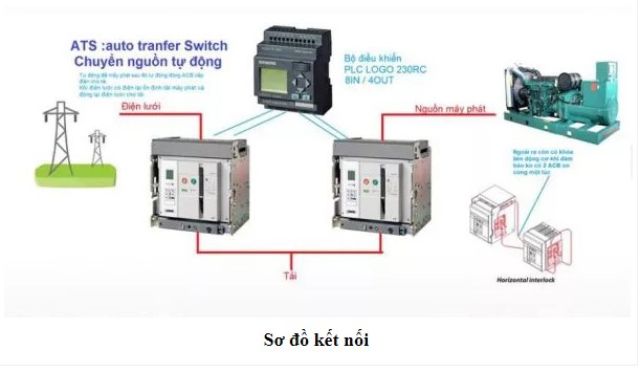

Đối với các phụ tải yêu cầu không bị mất điện hoặc không bị mất điện trong thời gian dài thì hệ thống tủ Ats là thiết bị đảm bảo phụ tải được kết nối với 2 nguồn điện lưới và máy phát điện theo nguyên tắc sau:

Đầu tiên tủ ATS trong máy phát điện sẽ phát tín hiệu khởi động máy phát điện.
Sau đó, khi máy phát điện được đóng điện và chạy ổn định, tủ ATS sẽ chuyển phụ tải từ nguồn điện lưới sang nguồn nuôi máy phát điện.
Khi có điện trở lại và vận hành ổn định, tủ ATS sẽ phát tín hiệu dừng máy phát, sau đó chuyển phụ tải từ máy phát sang máy phát. Ngoài ra, trên thị trường còn xuất hiện các loại tủ ATS cao cấp với chức năng mở rộng như kết hợp tủ hòa đồng bộ với nhiều máy phát điện, đảm bảo đủ công suất nạp khi máy phát sự cố.

6. Phân loại hệ thống tủ điện ATS

Trên thị trường hiện nay có các loại thiết bị đóng cắt ATS phổ biến, đó là:

Tủ điện ATS 1 nguồn cấp điện, 1 máy phát điện dự phòng. Loại này được sử dụng rộng rãi trong các tòa nhà cao tầng, nhà xưởng.
Card ATS với 2 nguồn điện chính, 1 nguồn máy phát điện dự phòng. Loại này thường được lắp đặt và sử dụng trong các khu công nghiệp lớn. Hệ thống điện lưới luôn có 2 nguồn độc lập luân phiên nhau để bảo trì.
Tủ điện ATS 1 nguồn điện lưới, 2 nguồn sự cố máy phát điện. Hệ thống thiết bị đóng cắt ATS cũng có thể phân loại theo công suất như: 100A, 200A, 250A, 400A chủ yếu dùng cho khởi động từ.
Hệ thống tủ ATS lớn, khoảng 800A ở hàng nghìn ampe, dùng gas switch nên bền hơn.
